PLC电路中的紧急停止按钮应该连接到常开（NO）触点还是常闭（NC）触点？

紧急情况 停止按钮 通常安装在设备操作可能存在危险的区域。当危险迫在眉睫时，按下紧急按钮会断开控制电路，停止设备运行，以确保安全。

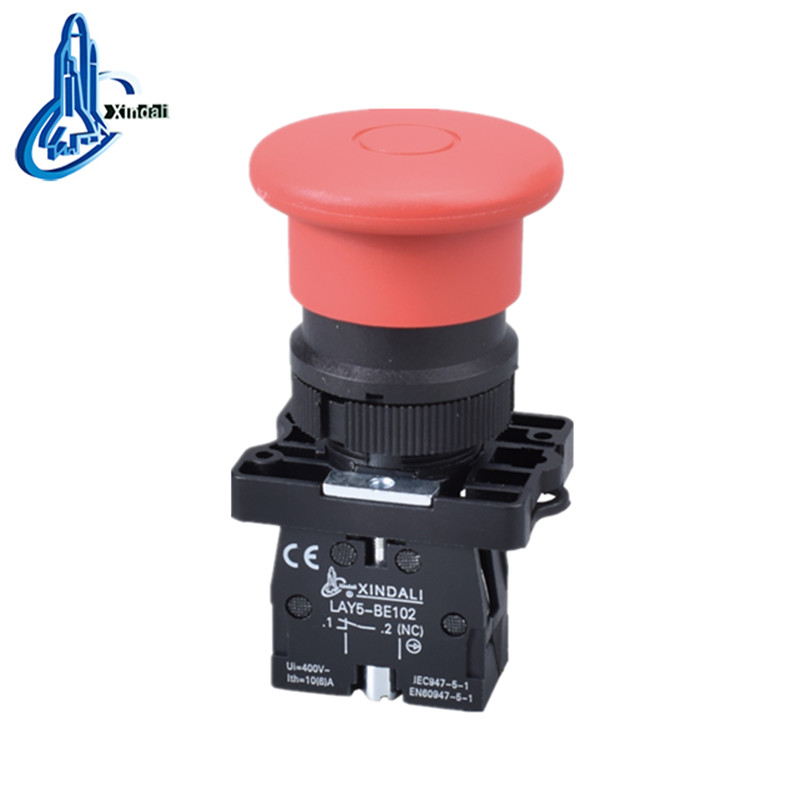

紧急停止按钮

按下紧急停止按钮时，它会机械锁定，不会自动复位；需要手动旋转才能复位。

NC，无联系方式

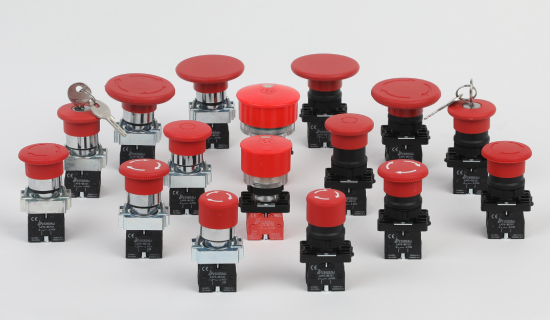

紧急停止按钮通常有两组触点，一组是常开 (NO) 触点（通常处于断开状态），另一组是常闭 (NC) 触点（通常处于闭合状态）。根据电路要求，您也可以选择只有一组常闭触点或一组常开触点的紧急停止按钮。

在接触器和继电器电路中，紧急停止按钮通常使用常闭 (NC) 触点与控制电路串联连接。

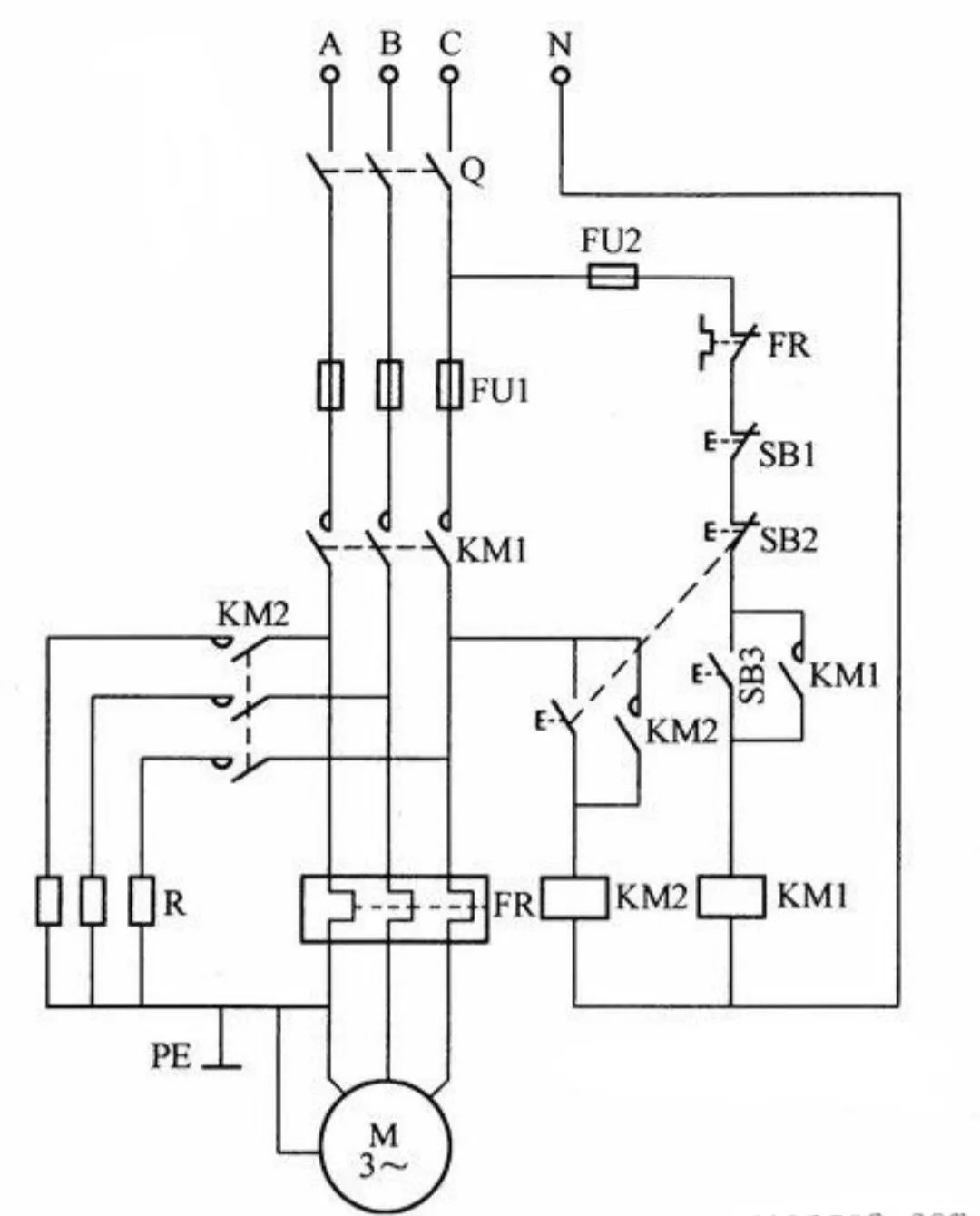

电机启动和停止及能耗制动

如图所示，紧急停止按钮 SB2 的常闭触点与电机的启动和停止控制电路串联，常开触点也用于能量消耗制动。

按下紧急停止按钮时，常闭触点断开，电机控制电路KM1断路，电机停止运转。紧急停止按钮的常开触点闭合，KM2通电，电机绕组连接到电阻器，使电机快速停止。

PLC中的紧急停止

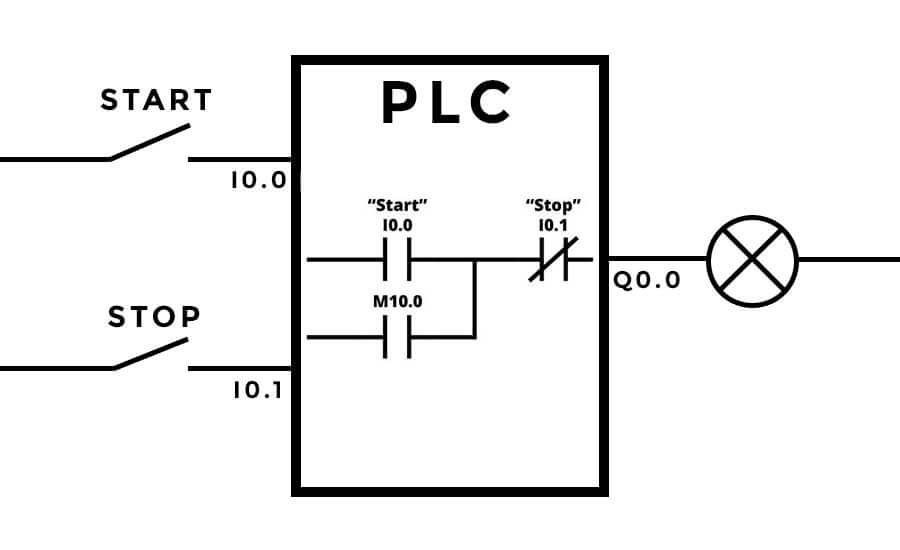

电机启动和停止梯形图

编写PLC梯形图程序时，通常会参考电路图。如果电路图中使用的是常开触点，则PLC梯形图程序中也应使用常开触点；如果电路图中使用的是常闭触点，则PLC程序中也应使用常闭触点。PLC外部接线时，启动、停止、过载和紧急停止信号都连接到X0-X3端子上的常开触点。

这种方法的优点在于易于理解、逻辑清晰，并且可以同时阅读电路图和PLC梯形图。使用常开触点外部连接启动、停止和过载保护电路并无重大问题，但紧急停止按钮很少使用，仅在紧急情况下使用。如果使用常开触点连接，一旦触点断开或线路断裂，机器仍会继续运行，这种情况不易察觉。当需要使用紧急停止按钮时，它可能已经失效，这很容易导致事故发生。

当紧急停止按钮采用常闭触点接线时，如果触点断开或线路断裂，机器将无法正常运行，且该故障易于检测。因此，采用常闭触点接线紧急停止按钮比采用常开触点接线更安全。

电机启动和停止梯形图

使用常闭触点连接紧急停止按钮很简单；只需在 PLC 梯形图中将紧急停止触点从常闭改为常开即可。

当 PLC 梯形图程序将紧急停止开关改为常开时，如果紧急停止开关的外部接线采用常闭触点，则处于闭合状态的紧急停止开关的外部接线会向 PLC 程序发送信号，程序中的紧急停止信号将闭合，从而使程序正常运行。

使用常闭触点连接紧急停止按钮比使用常开触点更安全。使用时，紧急停止按钮不应同时作为紧急停止按钮和停止按钮。紧急停止按钮和……紧急停止按钮 应该在电路中单独使用。
